Sistema que detecta la posición de las valonas en bobinas/ carretes, independientemente de la bobina/ carrete utilizado.
Uhing Motion Drive (UMD)
Descripción

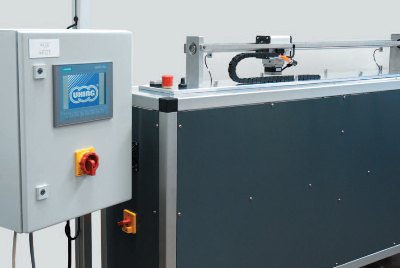

El sistema Uhing Motion Drive está basado en una transmisión por rodamientos Uhing ampliada por sensores y una unidad de control electrónica. El software de la unidad de control diseñado por Uhing garantiza que ambos componentes – unidad de control y transmisión por rodamientos – coincidan perfectamente entre sí.

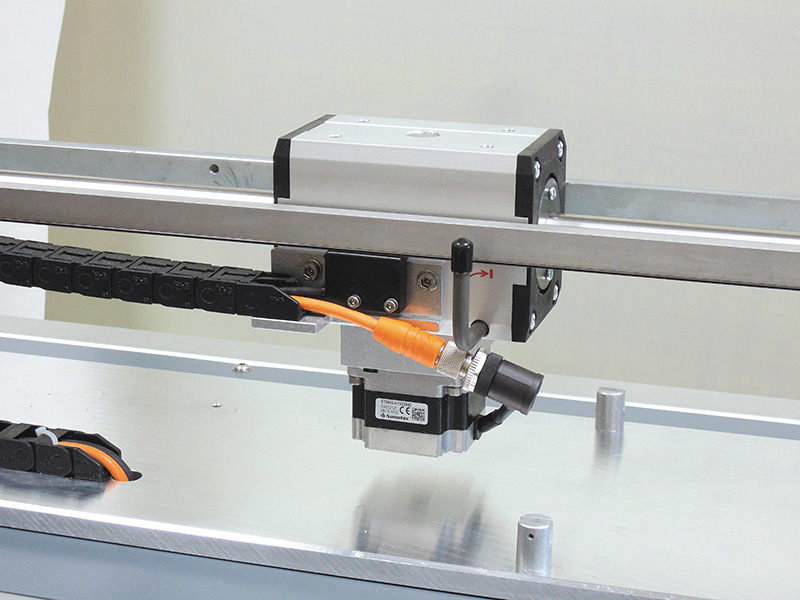

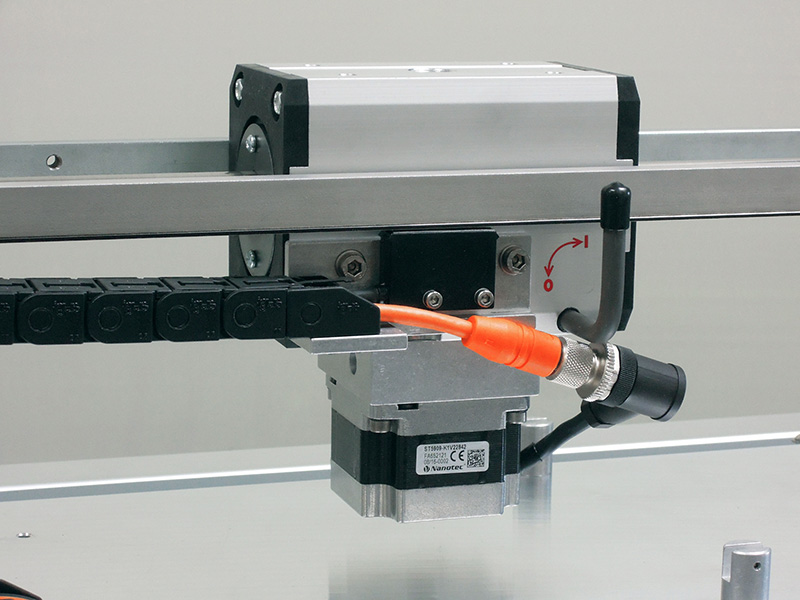

La acreditada transmisión por rodamientos se ha modificado. Cuando se implementa en el Uhing Motion Drive, ni la palanca de inversión ni la escala para ajustar el paso son necesarias. Un motor paso a paso controlado por un PLC Siemens S7, que ofrece un funcionamiento sencillo y un ajuste flexible y variable de parámetros en menús autoexplicables y lógicos, es utilizado para implementar estas funciones.
Además de los programas de movimiento estándar definidos para el bobinado, el Uhing Motion Drive también permite definir programas personalizados, ofreciendo así la máxima flexibilidad.
El Uhing Motion Drive cubre todas las soluciones mecánicas de Uhing en las variantes especiales de la trans-misión por rodamientos (excepto la leva de inversión).
Su beneficio
- Un sistema para operar la gama más amplia de tipos de carrete/bobina: rectangular, bi-cónicos, único cónico, etc.

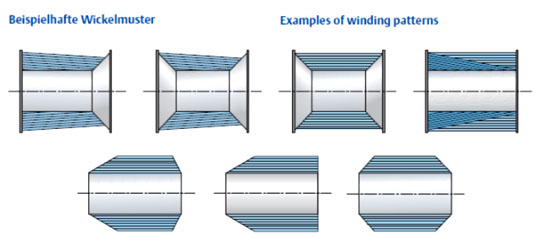

- Patrones de bobinado definibles libremente
- Los tipos de carrete pueden almacenarse/ memorizarse
- Robusta y fiable tecnología de trans. por rodamientos
- El Uhing Motion Drive también ofrece todas las ventajas de la acreditada tecnología de la transferencia por rodamientos
- No más ciclos de calibración y prueba para aplicaciones de bobinado
- Detección/eliminación interna de errores
- Los sistemas multi-estación son posibles
- Mecánicamente compatible con transmisiones por rodamientos convencionales – pueden convertirse
- Velocidad constante con velocidades diferentes del eje, o velocidades diferentes con velocidad constante del eje
- Sincronización mecánica entre eje de bobinado y "eje Uhing”
- Programas de movimiento definibles libremente
- Puntos de inversión/acción definibles
- Todos los componentes cumplen con los estándares de la industria
- La integración en el controlador de la máquina del cliente es posible
- Ajustable flexiblemente – Casi todas las variantes especiales de la transmisión por rodamientos pueden ser implementadas
Áreas de aplicación
El Uhing Motion Drive fue diseñado en particular para procesos de bobinado y transversales en la industria de alambre y cable, y para sistemas de manipulación y de ejes XY gantry.
Otras aplicaciones viables son procesos generales de técnica de accionamiento donde se requiere un movimiento lineal, dentro de los límites especificados por los respectivos sistemas.
